Закладные детали

Закладные детали — что это такое

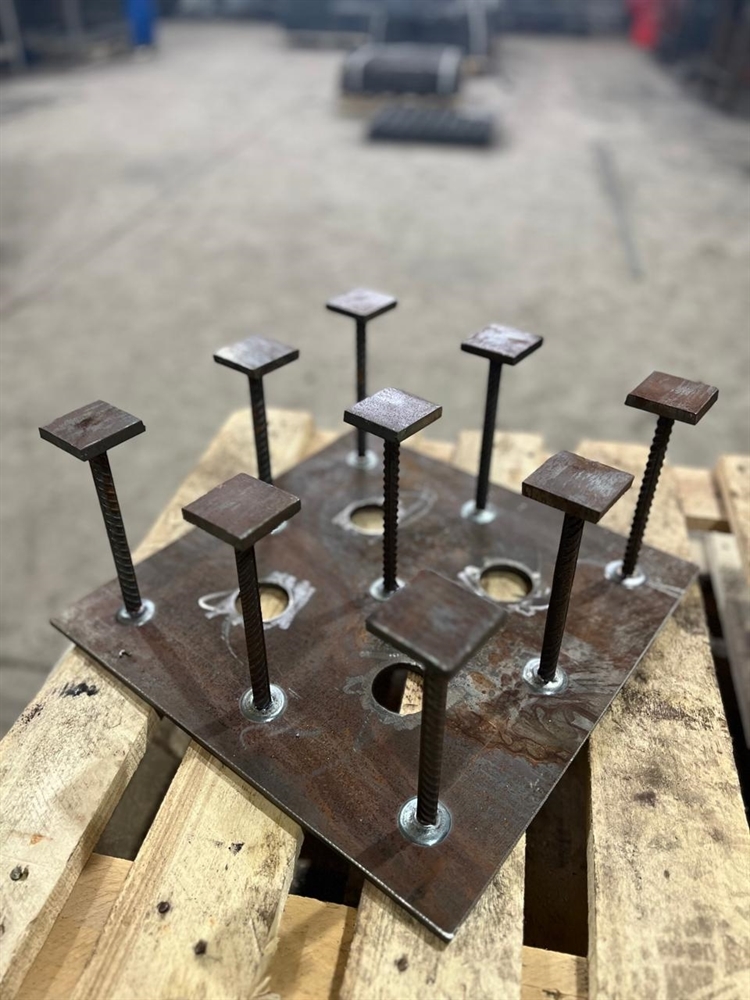

Закладные детали — металлические изделия, которые устанавливаются в железобетонные и монолитные конструкции и предназначены для последующего соединения, крепления или монтажа различных элементов.

Закладное изделие может состоять из стальной пластины, анкеров, стержней, уголков, швеллеров, труб, шпилек и других металлических элементов. Конкретная конструкция определяется назначением изделия и проектной документацией.

Закладные детали применяются в тех случаях, когда необходимо заранее сформировать в железобетонной конструкции предусмотренное проектом место для крепления или соединения другого элемента.

Из чего состоит закладная деталь

Конструкция закладного изделия зависит от расчётной схемы и назначения. Наиболее распространёнными элементами являются:

• закладная пластина — плоский металлический элемент, передающий нагрузку на конструкцию;
• анкерные стержни — элементы, обеспечивающие закрепление закладной детали в бетоне;
• прямые и гнутые анкера — применяются в зависимости от конструкции изделия;
• уголки и швеллеры — используются в отдельных конструктивных решениях;
• трубные и профильные элементы — применяются в составе сложных закладных узлов;
• отверстия и крепёжные элементы — выполняются в соответствии с рабочим чертежом.

Не существует одного универсального размера закладной детали. Длина, ширина и толщина пластины, диаметр и длина анкеров, их количество и расположение определяются проектом.

Виды закладных деталей

Закладные изделия можно классифицировать по конструкции, расположению анкерных элементов и назначению.

Открытые закладные изделия

В открытых закладных изделиях анкерные элементы и соединительные детали имеют конструктивное расположение относительно основного плоского элемента, предусмотренное рабочей документацией. Такие изделия широко применяются для формирования монтажных и соединительных узлов.

Закрытые закладные изделия

Закрытые закладные изделия имеют более сложную конструкцию, при которой металлические элементы могут формировать замкнутый или частично закрытый узел. Конкретная конфигурация определяется проектом.

Закладные детали с различным расположением анкеров

Анкерные стержни могут располагаться относительно основной пластины перпендикулярно, наклонно, параллельно либо в смешанной конфигурации. Выбор конструкции зависит от назначения изделия и требований проектной документации.

Такая классификация используется в нормативной документации на сварные закладные изделия, в том числе ГОСТ Р 57997-2017.

Закладные детали по ГОСТ Р 57997-2017

ГОСТ Р 57997-2017 устанавливает требования к сварным закладным изделиям для железобетонных конструкций. В стандарте рассматриваются конструктивные исполнения закладных изделий, требования к материалам, сварным соединениям и контролю качества.

При изготовлении конкретного изделия необходимо учитывать не только название закладной детали, но и её рабочую документацию. Именно чертёж определяет геометрию, размеры, расположение анкеров и другие параметры конкретного изделия.

Закладные детали серии 1.400-15

Серия 1.400-15 содержит рабочие чертежи унифицированных закладных изделий железобетонных конструкций. В составе серии представлены изделия с маркировкой МН и чертежи их составных элементов, включая пластины и анкерные стержни.

Для изделий серии 1.400-15 используется обозначение МН с цифровой маркировкой. Конкретная марка изделия определяет его конструктивное исполнение и должна сопоставляться с соответствующим рабочим чертежом.

Если заказчик предоставляет обозначение, например МН 150-2, МН 121-6, МН 552, МН 801 или другую марку, необходимо дополнительно определить соответствующий чертёж и исполнение изделия.

Завод Монолит может рассматривать изготовление как унифицированных изделий по соответствующей документации, так и индивидуальных закладных деталей по чертежам заказчика.

Закладные детали МН — маркировка и чертежи

Обозначение закладного изделия важно для идентификации конструкции. Например, в серии 1.400-15 обозначение типа МН 150-2 включает буквенное обозначение изделия и цифровые индексы, связанные с группой и конструктивным исполнением.

При заказе изделия по марке необходимо обязательно указывать серию, выпуск и при необходимости конкретный рабочий чертёж. Это исключает ситуацию, когда по одному обозначению невозможно однозначно определить необходимую конструкцию.

Если у вас имеется только маркировка закладной детали, рекомендуется предоставить её специалистам Завода Монолит вместе с проектной документацией или изображением чертежа.

Закладные детали по индивидуальным чертежам

Помимо унифицированных изделий, востребовано изготовление закладных деталей по чертежам заказчика. Такой вариант применяется, когда стандартного изделия недостаточно или проект предусматривает индивидуальный монтажный узел.

По чертежу можно определить:

• геометрические размеры изделия;
• толщину и размеры металлических пластин;
• количество и диаметр анкерных стержней;
• длину и форму анкеров;
• расстояния между элементами;
• расположение отверстий;
• тип и расположение сварных соединений;
• требования к поверхности и защитному покрытию, если оно предусмотрено проектом.

Материалы для изготовления закладных деталей

Материал закладного изделия выбирается с учётом требований рабочей документации, назначения конструкции и условий эксплуатации.

В конструкции могут использоваться стальные листы, полосы, арматурные и анкерные стержни, уголки, швеллеры, трубы и другие металлические элементы.

Марка стали, диаметр арматуры или анкеров, толщина листа и другие характеристики не должны определяться произвольно для уже рассчитанного конструктивного узла. При изготовлении по проекту Завод Монолит ориентируется на предоставленную заказчиком документацию.

Сварные соединения закладных деталей

Многие закладные изделия представляют собой сварные конструкции, состоящие из нескольких металлических элементов. Качество сварных соединений имеет большое значение, поскольку через них передаются усилия между отдельными элементами изделия.

При изготовлении необходимо соблюдать требования рабочей документации к расположению сварных швов, размерам соединяемых элементов и другим параметрам.

После изготовления проводится контроль соответствия готового изделия проектной документации. Проверяется геометрия, расположение основных элементов и визуально оценивается состояние сварных соединений.

Где применяются закладные изделия

Закладные детали используются в различных видах строительства и производства железобетонных конструкций:

• при строительстве фундаментов;
• в монолитных железобетонных конструкциях;
• при устройстве колонн и стен;
• в перекрытиях и других элементах зданий;
• при монтаже металлических конструкций;
• для крепления технологического оборудования;
• при устройстве опор и монтажных узлов;
• на промышленных и инфраструктурных объектах;
• при изготовлении сборных железобетонных конструкций.

Закладные детали для монолитного строительства

В монолитном строительстве закладные детали устанавливаются в конструкцию до бетонирования или предусматриваются проектом как элементы будущего монтажного узла.

После набора бетоном необходимой прочности закладная деталь обеспечивает предусмотренную проектом возможность крепления или соединения других элементов.

Поэтому особое значение имеют точность изготовления, соответствие чертежу и правильное положение изделия при монтаже.

Контроль качества закладных деталей

Для закладных изделий важно контролировать не только внешний вид, но и соответствие основных параметров рабочей документации.

Видео о закладных деталях

Посмотрите видео, чтобы визуально оценить конструкцию и внешний вид закладных изделий, используемых в строительстве.

Изготовление закладных деталей на Заводе Монолит

Завод Монолит принимает заказы на изготовление закладных деталей в Екатеринбурге. Производство выполняется по рабочей документации, чертежам, спецификациям и техническому заданию.

Перед началом изготовления специалисты уточняют конструкцию изделия, количество, размеры и требования к исполнению. Для нестандартных изделий основой для расчёта является чертёж заказчика.

Почему закладные детали лучше заказывать по чертежу

Закладная деталь является частью конструктивного узла, поэтому её нельзя корректно выбирать только по фотографии или общему названию.

Чертёж позволяет определить размеры изделия, расположение анкеров, тип металлических элементов, сварные соединения и другие параметры. Это особенно важно для серийных поставок, когда все изделия партии должны соответствовать одному проекту.

Если у заказчика нет готового чертежа, перед оформлением заказа необходимо предоставить максимально подробное техническое задание: назначение изделия, размеры, количество, условия применения и имеющуюся проектную документацию.

Заказать закладные детали в Екатеринбурге

Чтобы получить расчёт стоимости изготовления, отправьте специалистам Завода Монолит рабочий чертёж, спецификацию или техническое задание.

Доставка закладных деталей

Завод Монолит находится в Екатеринбурге. Готовые изделия можно получить на производстве или согласовать доставку транспортной компанией.

При расчёте доставки учитываются количество, масса, габариты изделий и адрес получателя.

Часто задаваемые вопросы

Можно ли изготовить закладные детали по моему чертежу?

Да. Для индивидуального изготовления предоставляется рабочий чертёж, спецификация или техническое задание. По документации определяется конструкция и параметры изделия.

Можно ли изготовить закладные детали по серии 1.400-15?

Если проектом предусмотрено изделие по соответствующей серии и имеется необходимая рабочая документация, конструкция может быть изготовлена по указанному чертежу.

Что означает маркировка МН?

МН используется как обозначение унифицированных закладных изделий в серии 1.400-15. Для точного определения конструкции необходимо смотреть конкретную марку и соответствующий рабочий чертёж.

Изготавливаются ли нестандартные закладные детали?

Да, при наличии рабочей документации или технического задания возможно изготовление индивидуальных закладных изделий, конструкция которых отличается от типовых решений.

Какие данные нужны для расчёта?

Желательно предоставить чертёж, спецификацию, марку изделия, количество и требования к исполнению. Для доставки также потребуется адрес получателя.

Можно ли заказать доставку?

Да. Условия доставки согласовываются при оформлении заказа с учётом габаритов, массы и региона получателя.

Закладные детали изготавливаются по согласованной рабочей документации, чертежам, спецификациям и техническому заданию заказчика.
